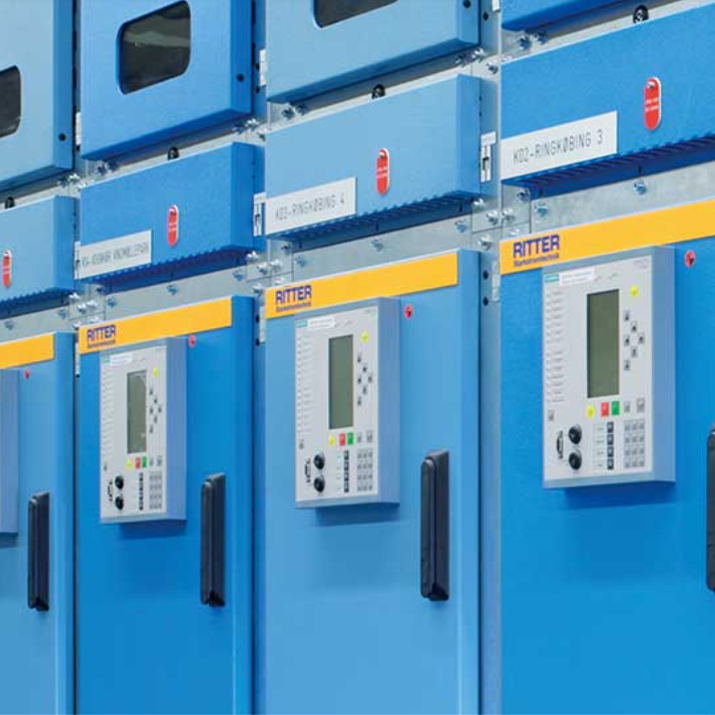

GT4D dobnbeltskinne switch gear
Product number:
kompakt 12kV dobbeltskinneanlæg med udtræksbar eller fastmonteret afbryder, samt fast monteret adskiller for fritstående installation
GT4D-koblingsudstyr er det mest kompakte luftisolerede dobbeltskinnekoblingsudstyr i slide-in-teknologi på markedet. Det dækker en bred vifte af tekniske krav. På grund af de kompakte dimensioner og den pladsbesparende integrerede trykaflastningskanal (ekstraudstyr) er systemet også ideelt til eftermonteringsforanstaltninger i små, trange kontrolrum. For de anvendte komponenter, såsom beskyttelse og afbrydere, kan vi reagere fleksibelt på kundernes krav.
Metalkabinet, luftisoleret, fabriksmonteret og typetestet. Ruminddeling foretages mellem kabinetterne samt mellem skinne-, udtræks- og kabelrumssektioner. Højeste personlige og driftsmæssige sikkerhed gennem tilgængelighedsklassen LSC2B. Klassificering for interne fejl IAC AFLR.
Metalkabinet, luftisoleret, fabriksmonteret og typetestet. Ruminddeling foretages mellem kabinetterne samt mellem skinne-, udtræks- og kabelrumssektioner. Højeste personlige og driftsmæssige sikkerhed gennem tilgængelighedsklassen LSC2B. Klassificering for interne fejl IAC AFLR.
Download specifikationer
| Name | Value |
|---|---|
| Current busbar | up to 3150 A |
| Current branch | op to 3150 A |
| Peak current | 80 kA |
| Shorttime current | 31,5 kA |
| Short circuit duration | 3 s |
| Arc resistance | 1 s |
| Dimension depth | 1420 mm |
| Dimension height | 2500 / 2800 mm |
| Dimension width | 6mm (rated current 1250A) |
| Dimension width | 800 mm (rated current 1600-3150A) |
